MC-采煤機橡套軟電纜 | MCP-0.66/1.14-采煤機屏蔽橡套軟電纜
額定電壓0.66/1.14kV及以下采煤機軟電纜，MC-0.38/0.66-采煤機橡套軟電纜，MCP-0.66/1.14-采煤機屏蔽橡套軟電纜
本產品是根據MT818-2009《煤礦用電纜》設計，MC-0.38/0.66、MCP-0.66/1.14符合MT818.2-2009性能指標。
應用范圍
本產品適用于額定電壓U0/U為0.66/1.14kV及以下采煤機及類似設備用的銅芯橡皮護套軟電纜。
型號型式
電纜型號見表1
表1
|
型號 |
名稱 |
代表意義 |
|
MC-0.38/0.66 |
采煤機橡套軟電纜 |
額定電壓為0.38/0.66kV采煤機及類似設備的電源連接 |
|
MCP-0.66/1.14 |
采煤機屏蔽橡套軟電纜 |
額定電壓為0.66/1.44kV采煤機及類似設備的電源連接 |

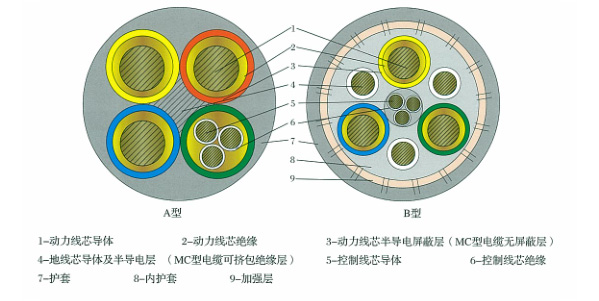

額定電壓為0.38/0.66kV的電纜采用圖1所示的A型結構，額定電壓為0.66/1.44kV及以下的電纜采用下圖所示的A型或B型結構。
產品規格
電纜規格應符合表2和表3的規定。
表2
|
芯數X導體標稱截面mm² |
標稱厚度mm |
電纜外徑mm |
||
|
動力線芯 |
地線芯 |
動力線芯絕緣 |
護套 |
MC-0.38/0.66 |
|
3x16 |
1x4 |
1.6 |
4.5 |
29.5~34.5 |
注：當地線芯截面為最小截面，若用戶要求超過此截面時，地線芯允許采用繞包半導電層。
表3
|
芯數X導體標稱截面mm² |
標稱厚度mm |
MCP-0.66/1.14電纜外徑mm |
|||||
|
動力線芯 |
地線芯（A型） |
地線芯（B型） |
動力線芯絕緣 |
護套（A型） |
護套（B型） |
A型 |
B型 |
|
3x35 |
1x6 |
3x10/3 |
1.6 |
6.0 |
7.0 |
44.0~51.0 |
53.8~58.5 |
技術要求
導體
導體單線應鍍錫。導體應符合MT818.1-2009中5.1規定，導體表面可以包隔離層。
注:硫化后隔離層變色或脆裂不作考核。
絕緣
電纜的動力線芯絕緣應符合GB/T 7594.8-1987中XJ-30A型規定,抗張強度不小于6.5MPa，厚度符合MT818-2009中5.2 2及表2和表3的規定。MC-0.38/0.66型電覽的地線芯如果有絕緣層，絕緣應符合GB/T 7594.8-1987中XJ-30A型規定。控制線芯絕緣采用聚全氟乙丙烯或具類似性能的材料，絕緣標稱厚度為0.4mm,其他材料的絕緣標稱厚度為0.7mm,控制線芯絕緣抗張強度應不低6.5MPa。 MCP-0.66/1.14絕緣屏藏采用半導電包帶或擠包，屏藏層的性能符合MT818.1-2009中5.3的規定。
電纜20℃時的絕緣電阻應符合表4的規定。
表4
|
線芯類型 |
標稱截面mm² |
20℃時絕緣電阻MΩ/km |
|
額定電壓0.66/1.14kv及以下 |
||
|
動力線芯 |
16 |
350 |
|
25 |
300 |
|
|
35 |
250 |
|
|
50 |
250 |
|
|
70 |
200 |
|
|
95 |
200 |
|
|
控制線芯 |
2.5、4、6、10 |
100 |
纜芯
控制線芯位置應符合MT818.1-20089中5.4.2的規定，控制線芯數應不少于3根，芯線標稱截面積不小于2.5mm2，纜芯的絞合節徑比應大不于10。地線芯的位置應符合MT818.1-2009中5.4.4a)或5.4.4e）規定。
護套
電纜如有內護套，其性能應符GB/T 7594.7-1987中XH-03A型規定，外護套橡皮采用氯丁橡膠或相當材料為基料的護套膠料，其性能應符合GB/T 7594.7-1987中XH-03A型規定，護套厚度符合MT818.1-20089中5.2.2及本部分表2和表3的規定，扛撕強度不小于5N/mm.。電纜可在內外護套之間設置纖維編織加強層。
電纜的外徑值應符合表2和表3所列的范圍內。
工作條件
額定電壓0.66/1.14及以下電纜導體的長期工作溫度為90℃，電纜的最小彎曲半徑為電纜直徑的6倍。
電纜命名標識見表5
表5
|
代號 |
C |
Q |
Y |
J |
P |
PT |
|
使用特性 |
采煤機用 |
輕型 |
采煤設備（移動）用 |
監視或輔助線芯 |
非金屬屏蔽 |
金屬屏蔽 |
