YJGCFPB 3×35+3×16/3 6/10KV高壓卷筒扁電纜 - 斗輪機/卸船機專用耐磨抗拉卷盤電纜
6/10KV高壓扁電纜 YJGCFPB 3×35+3×16/3 |（6/10KV|8.7/15KV） - 港口機械用耐磨抗撕裂卷筒扁平電纜
產品型號與特性
產品概述
YJGCFPB 3×35+3×16/3高壓扁平電纜是專為重型卷筒設備設計的6/10KV卷盤電纜，采用多層防護結構，完美解決港口機械、礦山設備在移動供電中的扭結、磨損、低溫硬化三大痛點。通過IEC 60332-1阻燃認證，可在-50℃~120℃極端環境下穩定運行，適用于斗輪機(堆取料機)、卸船機等高頻卷繞場景。
差異化產品優勢
| 技術模塊 | 創新設計 | 用戶價值 |
|---|---|---|
| 導體 | 多股精絞無氧銅絲（EN 60228 CLASS 5） | 抗折彎斷裂，卷繞壽命提升3倍 |
| 外護套 | 5GM5耐候橡膠配方（抗拉強度≥15MPa） | 耐磨性比普通橡膠高50%，抗港口鹽霧腐蝕 |
| 加強層 | 聚酯纖維網狀編織抗扭結構 | 承受斗輪機2000N/m²牽引力不形變 |
| 服務 | 支持非標定制（72小時出方案） | 匹配不同卷筒尺寸與機械工況 |
關鍵性能參數
電氣特性
-
額定電壓：U?/U 3.6/6KV~12/20KV
-
測試電壓：21KV（3.5U?，持續5min不擊穿）
-
絕緣電阻：≥5000MΩ·km（20℃標準）
機械與環境適應性
| 項目 | 固定敷設 | 移動使用 |
|---|---|---|
| 彎曲半徑 | 5×電纜外徑 | 10×電纜外徑 |
| 溫度范圍 | -50℃ ~ +120℃ | -45℃ ~ +110℃ |
| 阻燃等級 | IEC 60332-1（單根垂直燃燒） |

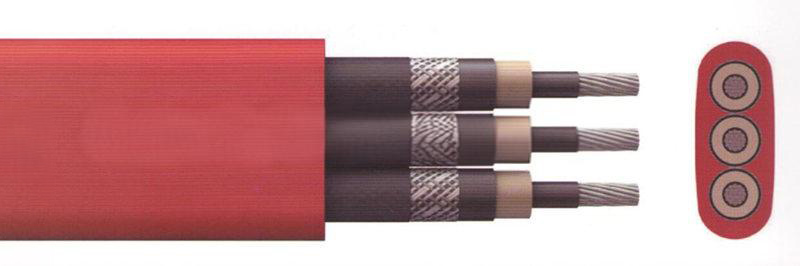

七層防護結構解析
-
導體：99.99%無氧銅絲絞合 - 保障電流傳輸穩定性
-
導體屏蔽：半導電帶繞包 - 消除局部放電隱患
-
絕緣層：3GI3橡膠 - 耐12KV工頻電壓沖擊
-
接地線：3×16mm²黃綠芯線 - 增強設備安全保護
-
內護套：5GM3橡膠擠壓成型 - 固定芯線防移位
-
加強層：聚酯纖維網 - 抗5000次以上卷繞疲勞
-
外護套：5GM5黑色橡膠 - 耐磨系數0.8mm³（DIN標準）
? 顏色標識：黑色（常規）/紅色（高危區域安全警示）
行業應用場景
嚴苛工況解決方案
| 行業 | 設備 | 電纜核心作用 |
|---|---|---|
| 港口碼頭 | 卸船機、集裝箱起重機 | 抵抗海風鹽霧腐蝕，承受高頻卷繞 |
| 礦山開采 | 斗輪機(堆取料機) | 抗煤渣磨損，-30℃低溫不硬化 |
| 鋼鐵冶金 | 連鑄機、軋鋼設備 | 耐高溫飛濺，阻燃防爆 |
| 能源電力 | 發電廠輸煤系統 | 抗扭防拉斷，保障連續供電 |
全系列規格對照表
6/10KV卷筒扁平電纜
| 型號 | 規格 | 推薦應用場景 |
|---|---|---|
| YJGCFPB | 3×25+3×25/3 | 小型卸船機輔助供電 |
| YJGCFPB | 3×35+3×16/3 | 斗輪機主供電系統 |
| YJGCFPB | 4×50+4×25/4E | 大型港口起重機（帶接地保護） |
8.7/15KV高壓卷盤電纜
| 型號 | 規格 | 耐壓等級 |
|---|---|---|
| YJGCFPB | 3×70+3×35/3 | 10KV以上重型卸船機 |
? 全系列通過：200萬次卷繞測試（IEC 61373標準）
工程選型指南
當您的設備符合以下條件時，應選用YJGCFPB系列：
卷筒直徑＜1.5m 且 日卷繞次數＞50次
環境溫度＜-20℃ 或 存在油污/化學腐蝕
設備功率≥200kW（如斗輪機行走機構）
? 獲取定制方案：提供設備參數圖，可定制抗UV/耐酸堿特種護套
技術認證與服務承諾
-
國際認證：IEC 60332-1阻燃報告 | EN 50264-2卷筒電纜標準
-
質保期限：36個月（正常工況使用）
-
交付時效：常規型號15天交貨，加急訂單72小時發運
-
技術支持：免費提供《高壓卷筒電纜安裝規范》電子手冊
YKVFPBG/YKVFBG卷筒用移動控制扁平電纜
移動設備卷筒用控制扁電纜，其中加光纖的為通訊扁平電纜 一、卷筒用扁電纜產品特點及用... [詳細]
YKVFRG,YKVFRPG移動設備卷筒用加鋼絲承拉控制軟電纜
YKVFRG,YKVFRPG移動設備卷筒用0.45/0.75KV加鋼絲承拉控制軟電纜 一、產品特點及用途 ... [詳細]
YJGCFPB卷筒用6-10KV高壓扁平電纜
YJGCFPB移動設備(堆取料機、港機) 卷筒用6-10KV高壓 扁平電纜 一、產品特點及用途 本... [詳細]
GKFB-10KV港口用扁型橡套軟電纜
GKFB-10kv扁型橡套軟電纜 10KV 港口用扁型橡套軟電纜 GKFB 10kv電纜為港口裝載機，起重... [詳細]
移動設備(堆取料機、港機)卷筒用6-10KV高壓扁平電纜
適用于交流額定電壓6/10KV料場、碼頭的堆取料機及港機上變壓器連接用高壓扁平電纜，導體... [詳細]

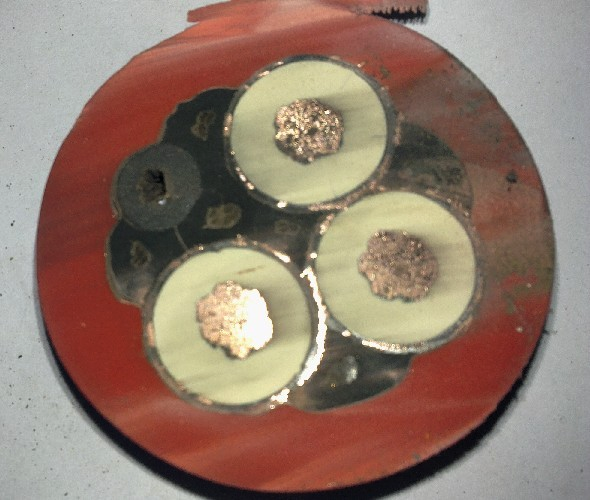

YJGCFRP卷筒用6-10KV高壓軟電纜
移動設備(堆取料機、港機) 卷筒用6-10KV高壓柔性圓電纜 一、產品特點及用途 本產品適... [詳細]

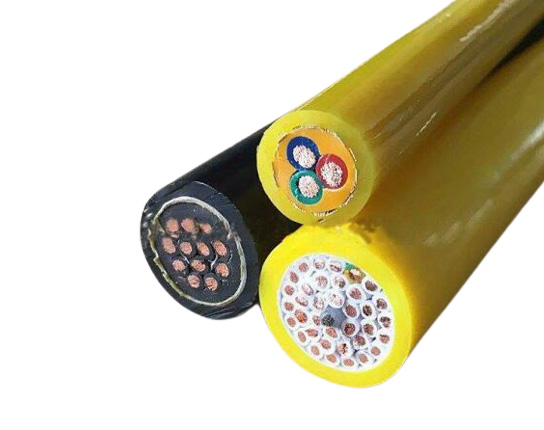

TPEE絕緣，PUR護套高強度拖拽電纜
拖拽電纜適用于移動電機、重型機械卷盤（卷筒），起重機、輸送帶，也適用于戶外及礦業電動鏟運... [詳細]
帶鋼絲起重機卷筒電纜
起重卷筒電纜|帶鋼絲卷筒電纜用于動力傳輸及控制電纜，廣泛應用于大型塔吊、堆垛機、卷... [詳細]

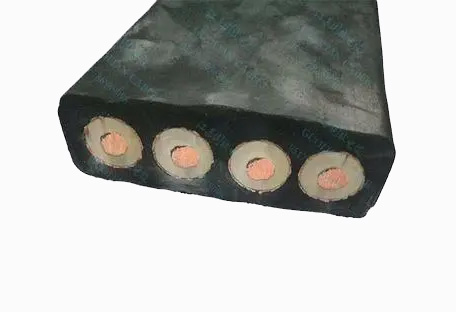

YJGCFPB-10KV 4*35+4*16/4斗輪機專用橡套卷筒扁電纜
